8~16mm鑽頭套組(一石二丁)

天花板套組
尺寸 規格 刃型 工作長 全長 ±5mm 套組牌價 單支牌價
M8 M8X25
(無橡膠套) 		3刃 25 93 1027 719
M10
M10X30
3刃
 30 98 1144 801
M12 M12X25 3刃 25 93 1430 1001
M12 M12X30 3刃
 30 98 1430 1001
M12 M12X45 3刃
 45 112 1430 1001
12.5 12.5X30 3刃
 30 98 1430 1001
12.5 12.5X35 3刃
 35 102 1430 1001
12.5 12.5X35
(柄部加長) 		3刃
 35 152 1788 1252
12.5 12.5X40 3刃
 40 107 1430 1001
12.5 12.5X45 3刃
 45 112 1430 1001
13.0 13.0X35 3刃
 35 104 1430 1001
M13 M13X35 3刃
 35 104 1430 1001
M13 M13X40 3刃
 40 109 1430 1001
M16 M16X50 4刃
 50 155 2444 1711


套組：鑽頭 * 1 + 打擊棒 * 1

單支：鑽頭 * 1

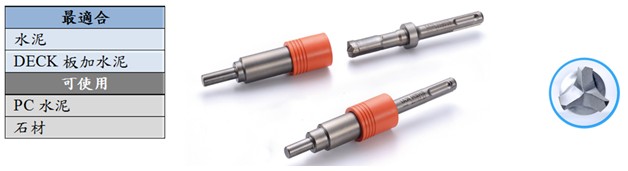

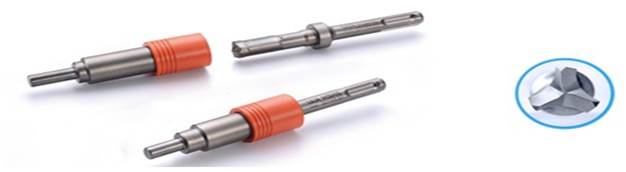

天花板鑽頭3刃

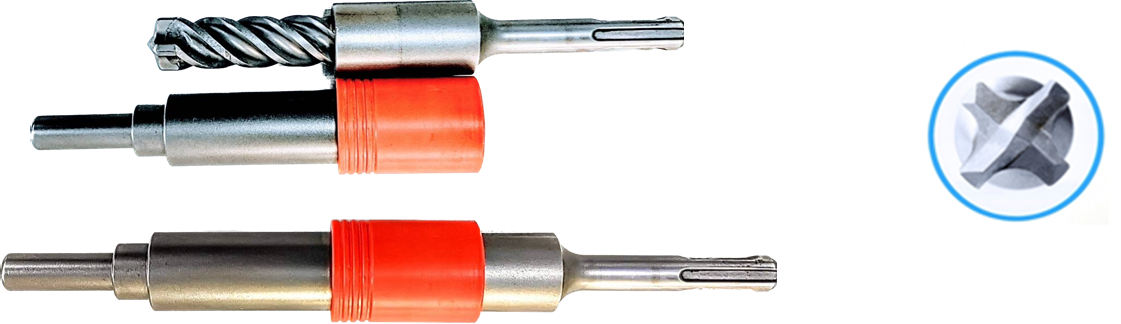

天花板鑽頭4刃




產品特色：
  • 三刃設計、壽命優異。
  • 鑽孔圓度佳、鑽孔深度足。
  • 鑽孔、放入、打擊膨脹依序作業，施工簡單。
  • 鑽尖為耐磨耗碳化鎢，適合天花板鑽孔使用。
  • 可鑽Deck板，可使用1000孔。


N

N

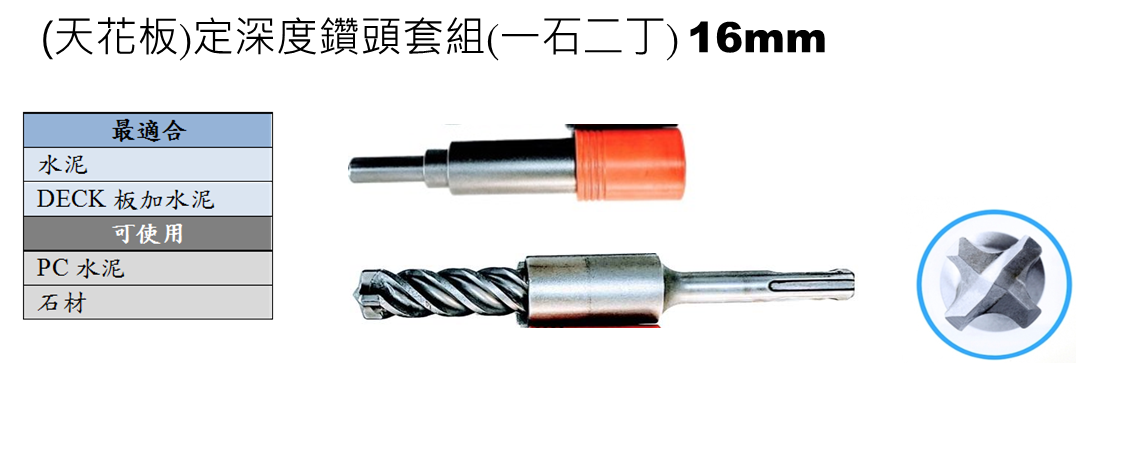

四刃產品特色：

  • 全碳化鎢頭，四刃特殊設計，耐衝擊、耐磨耗、高效率、外徑磨耗小。
  • 增加導角設計，減少鋼筋接觸時工具的抖動，大幅提升安全性與舒適性
  • 鑽速快，勿絞鋼筋

天花板專用鑽頭使用說明：

N
N

可搭配防塵罩使用：
N

N
N

柄部加長搭配吸塵電鑽使用(M16無法使用吸塵電鑽)：

1、鑽孔對位
N
2、鑽到定位
N
3、完成鑽孔
N


4、吸塵裝置接到鑽頭柄部位置
N
5、套上敲擊棒，放入膨脹螺絲，安裝
N
6、完成
N


鑽頭與搭配用壁虎規格、廠牌


鑽頭規格
外徑X鑽深 		壁虎尺寸 適用壁虎外型及尺寸 適用壁虎廠牌
M8X25 外徑8X25L

HILTI HKD M6x25

HILTI HKV 1/4"x25

新生五金DR20

M10X30 外徑10X30L

HILTI HKD M8x30

HILTI HKV 5/16"x30

新生五金DR25

M12X30
(12.5X30) 		外徑12X30L hilti-hkv30-190x100.jpg HILTI HKV-3/8"X30
12.5X35 外徑12X30L，有法蘭 N 三幸GT3030
新生五金DR3030
(HILTI HKD-M10X30(3/8"X30))
M12X40
(12.5X40) 		外徑12X40L N HILTI HKV-3/8"X40
M12X45
(12.5X45) 		外徑12X40L，有法蘭 N HILTI HKD-3/8"X40
M13X40
(13.0X40) 		外徑12.5X40L 新生dr30 新生五金DR30
台灣五金行常規尺寸12.5X40
M16X52
 外徑16X50L

 新生五金 DR40
M16X52
 外徑15.9X50L

 HILTI HKV1/2"X50


內迫式壁虎 拉拔力測試
測試條件：
水泥塊：5000psi；電鑽：Bosch 2-26；鑽深：壁虎長度
鑽頭 鑽頭外徑 壁虎
11.9X30 HILTI 3/8"X30  (水泥強度C20、C25 極限抗拉力7.8KN) 安裝
1 2 3 4 5
12.0 12.2 15.83kN 17.37kN 13.68kN 14.60kN 12.51kN 壁虎須敲入孔
M12 12.37 18.44kN 19.25kN 19.85kN 17.48kN 19.22kN
12.5 12.73 17.79kN 16.91kN 17.93kN 17.35kN 15.50kN
12.7 12.85 12.82kN 12.62kN
13.0 13.2 4.86kN 5.08kN

鑽頭 鑽頭外徑 壁虎
12.0X30 有法蘭 新生DR3030  (水泥強度3000PSI 極限抗拉力1200kgf) 安裝
1 2 3 4 5
12.0 12.2 17.17kN 14.10kN 13.10kN 15.70kN 17.18kN 壁虎須敲入孔
M12 12.37 19.73kN 19.99kN 17.75kN 20.00kN 18.28kN
12.5 12.73 18.28kN 19.99kN 20.00kN 20.00kN 18.36kN
12.7 12.85 10.53kN 18.18kN 18.54kN 16.88kN 18.95kN
13.0 13.2 9.94kN 10.73kN 13.24kN 13.14kN 12.92kN
13.2 13.31 11.88kN 12.02kN

鑽頭 鑽頭外徑 壁虎
 12.5X40 新生DR30 (水泥強度3000PSI 極限抗拉力1500kgf)   安裝
1 2 3 4 5
12.0 12.2 無法裝配
M12 12.37 無法裝配
12.5 12.73 18.30kN 19.43kN 17.16kN 15.05kN 16.27kN 須施力安裝
12.7 12.85 11.69kN 14.89kN 14.85kN 15.12kN 17.88kN
13.0 13.2 11.99kN 11.83kN 12.77kN 12.25kN 13.83kN
13.2 13.31 12.77kN 12.13kN


測試條件：
水泥塊：5000psi(背面)；電鑽：Bosch 2-26；鑽深：壁虎長度

鑽頭 鑽頭外徑 壁虎
 7.9X25 HILTI HKV 1/4x25 (水泥強度C20、C25 極限抗拉力5.6KN)   安裝
1 2 3 4 5
M8 8.35 10.01kN 10.52kN 8.71kN 11.82kN 10.95kN
8.0 8.20 10.15kN 9.74kN 10.65kN   11.08kN  11.54kN

鑽頭 鑽頭外徑 壁虎
8.0X25 新生DR20 (水泥強度3000PSI 極限抗拉力700kgf)   安裝
1 2 3 4 5
M8 8.35 11.19kN 12.39kN
(壁虎斷) 		13.55kN  13.00kN  14.47kN


鑽頭 鑽頭外徑 壁虎
 9.9X30 HILTI HKV 5/16x30 (水泥強度C20、C25 極限抗拉力7.8KN)   安裝
1 2 3 4 5
M10 10.33 8.1kN 9.86kN 9.4kN 12.55kN 13.55kN

鑽頭 鑽頭外徑 壁虎
10.0X30 新生DR25 (水泥強度3000PSI 極限抗拉力1200kgf)   安裝
1 2 3 4 5
M10 10.33 12.48kN 11.24kN 9.6kN 11.53kN 16.21kN
